1.Krótki opis przewodnika ACSR:

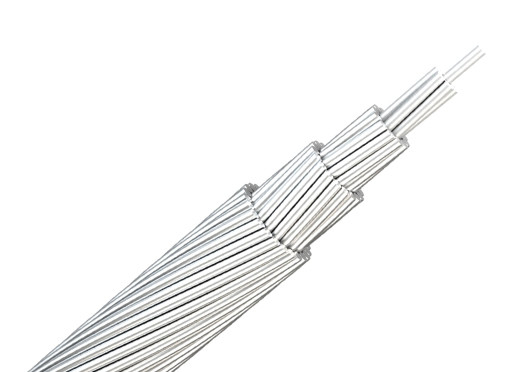

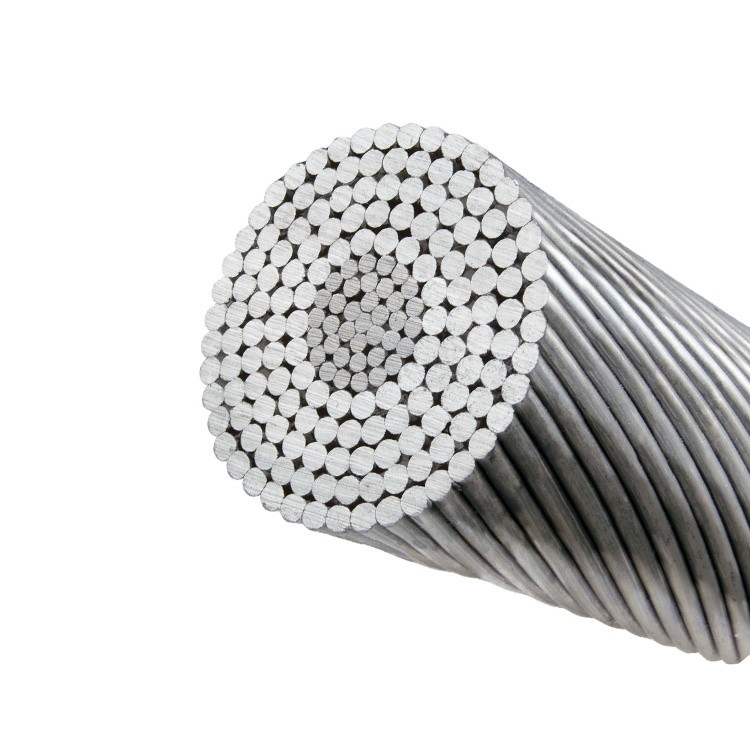

ACSR (zbrojony stalą przewodową z aluminium), składający się z ocynkowanego rdzenia stalowego który jest otoczony koncentrycznymi warstwami drutów aluminiowych i w razie potrzeby może być odporny na korozję. Jest szeroko stosowany w napowietrznym systemie dystrybucji energii.
2.Aplikacjao przewodniku ACSR:
Przewód ACSR jest szeroko stosowany w liniach elektroenergetycznych o różnym napięciu.
Ponieważ mają tak dobre cechy, jak prosta konstrukcja, wygodna instalacja i konserwacja, niski koszt i duża zdolność przesyłowa.
3.Standardowyo przewodniku ACSR:
Możemy dostarczyć ten przewodnik według różnych uznanych standardów,
takie jak IEC61089, BS215, ASTM B232, CSA C49, DIN48204, JIS C3110,
i specjalne specyfikacje klientów również mogą być spełnione.
4.Pakiet o dyrygencie ACSR:
W kręgach, beczkach drewnianych, beczkach stalowych lub beczkach stalowo-drewnianych.
Możemy produkować zgodnie z wymaganiami klientów.
5.Materiał o dyrygencie ACSR:
Dyrygent: AL1350 czyste aluminium
Rdzeń stalowy: drut stalowy G1A lub G2A
|
Standard
Powierzchnia aluminium (mm²)
|
Liczba pojedynczego drutu i średnica (mm)
|
Obliczona powierzchnia przekroju
|
Około.Średnica zewnętrznaZewnętrzna (mm)
|
Ok.Waga na kilogram (kg/km)
|
Obliczona rezystancja prądu stałego przy 20 stopniach (om/km)
|
Obliczone złamanie
Obciążenie (KN)
|
Długość dostawy (metr/
Bęben)
|
|
25
|
7/2,34
|
30.10
|
7.02
|
82
|
1,094
|
8.44
|
1500
|
|
30
|
7/2,54
|
35,47
|
7,62
|
97
|
0,9281
|
9.94
|
1500
|
|
40
|
7/2.95
|
47,84
|
8.85
|
131
|
0,8880
|
13.40
|
1500
|
|
50
|
7/3.30
|
59,87
|
9.90
|
164
|
0,5498
|
16.80
|
1500
|
|
100
|
7/4,65
|
118,9
|
13.95
|
325
|
0,2789
|
33.30
|
1500
|
|
150
|
19/3.48
|
180,7
|
17.40
|
497
|
0,1830
|
50,65
|
1500
|
|
175
|
19/3.76
|
211,0
|
18.80
|
580
|
0,1568
|
59.10
|
1500
|
|
300
|
37/3,53
|
332.1
|
24,71
|
997
|
0,09155
|
101,5
|
1500
|
