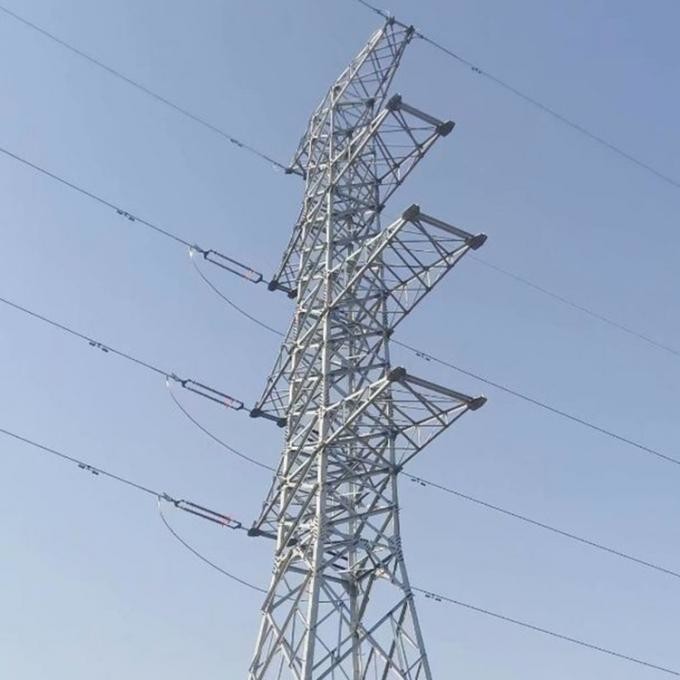

Elektryczna ocynkowana linia przesyłowa kątowa stalowa wieża
Napięcie: Sprzęt do przesyłu energii / elektryczna linia przesyłowa Stalowa wieża rurowa z wieżą kątową żelazną
Klasa napięcia: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
Proces produkcji
Oto proces produkcji naszej wieży transmisyjnej;jednak obie strony muszą omówić wszystkie rysunki i potwierdzić wszystkie rysunki warsztatowe, specyfikację techniczną i normę, która ma być zgodna.Przed seryjną produkcją musimy otrzymać od naszego klienta wszystkie podpisane zatwierdzone rysunki warsztatowe i dokumenty techniczne.

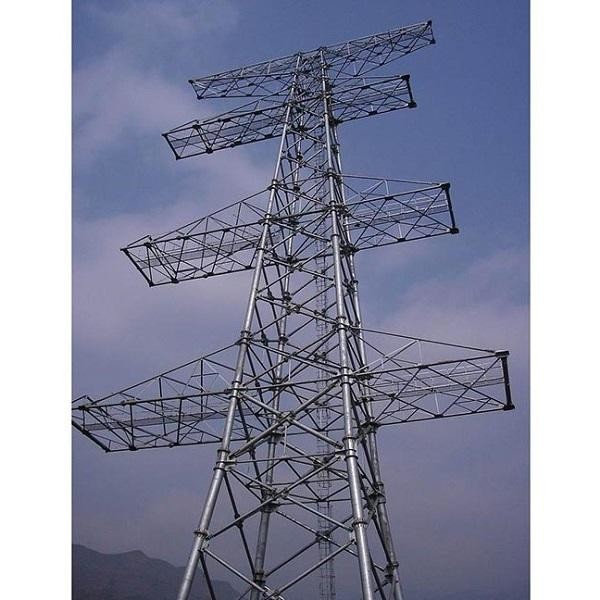

Wieża z rur stalowych to tradycyjny doskonały produkt naszej fabryki.Zwłaszcza samodzielnie opracowany, wielostanowiskowy system obróbki kołnierzy znacznie poprawił precyzję tolerancji geometrycznej dla każdego przedmiotu obrabianego.Dzięki takiemu procesowi, wysoka na 190 metrów wieża z rur stalowych Huangpu została oceniona jako projekt o krajowej jakości.Nasza fabryka jest wyposażona w zaawansowany sprzęt, taki jak 2400-tonowe giętarki, wycinarki liniowe, zgrzewarki i maszyny do cięcia plazmowego CNC.Za pomocą tego sprzętu jest w stanie produkować rury o równej średnicy i rury w kształcie stożka w kształcie wielokąta i okrągłego.Zgrzewarka CNC może realizować jednorazowe formowanie zgrzewania ściegowego rur stalowych, a linia spawalnicza może uzyskać formowanie o podwójnej wielkości poprzez pojedyncze spawanie.Nasza fabryka została wysoko potwierdzona ze względu na swoje zdolności produkcyjne i jakość produktów.
Stalowe rurowe elementy wieży wytrzymują niskie ciśnienie wiatru, sztywność zginania o dużym przekroju, prostą konstrukcję i wyraźne przenoszenie siły, co może zapewnić pełny luz w działaniu łożyska materiału.Z jednej strony może zmniejszyć ciężar wieży i zmniejszyć siłę fundamentu;z drugiej strony może pomóc w zwiększeniu skrajności.Zdolność do przeciwstawiania się klęskom żywiołowym w warunkach.Po spełnieniu wymagań obliczeń wytrzymałościowych i statecznościowych, zastosowanie wieży z rur stalowych o stosunkowo małym współczynniku kształtu korpusu naporu wiatru może znacznie zmniejszyć obciążenie wiatrem korpusu wieży.
Jesteśmy wiodącym chińskim producentem wież, który ma 22-letnie doświadczenie, oferując wszelkiego rodzaju produkty wieżowe i powiązane akcesoria, wykonujemy instalację i konserwację, a od dziesięcioleci eksportujemy ponad 80 krajów.
Mamy również duże doświadczenie w projektowaniu wież w oparciu o międzynarodowe standardy i oferujemy naszym klientom na całym świecie niedrogie rozwiązania.
Zapraszamy do odwiedzenia naszej strony internetowej.Ningbo Suntech Power Machinery Co., Ltd.jest jednym z największych profesjonalnych producentów wieży linii przesyłowych we wschodnich Chinach.Firma dostarcza różne konstrukcje ze stali ocynkowanej, narzędzia i urządzenia do naciągania specjalizujące się w 500 kV i poniżej linii wieży zasilającej, konstrukcji podstacji, wieży komunikacyjnej, zelektryfikowanej konstrukcji kolejowej, bloków naciągowych, zacisku zaciskowego, słupa gin, rolek kablowych, napinacza hydraulicznego ściągacza, itp.
Dane techniczne:
| Produkt |
Wieża konstrukcji podstacji |
| Wysokość |
5m do 30m lub inne wymagania klienta dotyczące wysokości |
| Garnitur dla |
Stalowa wieża do przesyłu energii elektrycznej |
| Kształt |
Stożkowy, wielopiramidowy, kolumnowy, wielokątny lub stożkowy |
| Materiał |
Zwykle Q345B/A572, minimalna granica plastyczności>=345n/mm2 |
| Q235B / A36, minimalna granica plastyczności> = 235n / mm2 |
| Jak również cewka walcowana na gorąco od Q460, ASTM573 GR65, GR50, SS400, SS490, do ST52 |
| Wytrzymałość |
2,5KN, 5KN, 8KN, 10KN, 12KN |
| Torlance wymiaru |
-0,02 |
| Montaż optyczny oprawy oświetleniowej |
IP 65 |
| Stopień ochrony odporny na wstrząsy |
Klasa I |
| Ochrona antykorozyjna obudowy |
Klasa II |
| Atmosfera pracy oprawy oświetleniowej |
-40 ºC ~ + 45 ºC |
| Obróbka powierzchniowa |
Cynkowanie ogniowe Zgodnie z ASTM A 123, wymagana jest kolorowa moc poliestru lub dowolny inny standard według klienta |
| Wspólne Polaków |
Tryb wstawiania, tryb kołnierza wewnętrznego, tryb łączenia twarzą w twarz |
| Projekt słupa |
Przed trzęsieniem ziemi o 8 stopniach |
| Prędkość wiatru |
160km/h |
| Minimalna granica plastyczności |
335mpa |
| Minimalna ostateczna wytrzymałość na rozciąganie |
400mpa |
| Maksymalna ostateczna wytrzymałość na rozciąganie |
620mpa |
| Standard |
ISO 9001 |
| Długość na sekcję |
W promieniu 14 m po uformowaniu bez połączenia poślizgowego |
| Spawalniczy |
Przeszliśmy testy wad. Podwójne spawanie wewnętrzne i zewnętrzne sprawia, że spawanie ma piękny kształt |
| Standard spawania: AWS (Amerykańskie Towarzystwo Spawalnicze) D 1,1 |
| Grubość |
1mm do 30mm |
| Proces produkcji |
Test surowca → Cięcie → Formowanie lub gięcie → Spawanie (wzdłużne) → Weryfikacja wymiarów → Spawanie kołnierzowe → Wiercenie otworów → Kalibracja → Gratowanie → Galwanizacja lub malowanie proszkowe, malowanie → Rekalibracja → Gwint → Opakowania |
| Pakiety |
Nasze słupy jako normalne pokrycie Matą lub belą słomy na górze i na dole, w każdym razie mogą również podążać za wymaganiami klienta, każdy 40HC lub OT może załadować, ile zdjęć będzie obliczać na podstawie faktycznej specyfikacji i danych klienta. |
| Styl |
Rozmiar i style są zmienne zgodnie z życzeniem klienta |
Aplikacje:
W Chinach stalowe profile rurowe są również stosowane w dwuobwodowych wieżach 500 kV i czteroprzebiegowych wieżach na tej samej wieży, wykazując dobrą wydajność i zalety.Konstrukcja wieży z rur stalowych została dobrze opracowana w liniach o różnych poziomach napięcia ze względu na wyjątkową sztywność przekroju, dobrą charakterystykę siły przekroju, prostą siłę i piękny wygląd.Zwłaszcza w konstrukcjach o dużej rozpiętości i konstrukcjach wieżowych miejskich sieci energetycznych.
