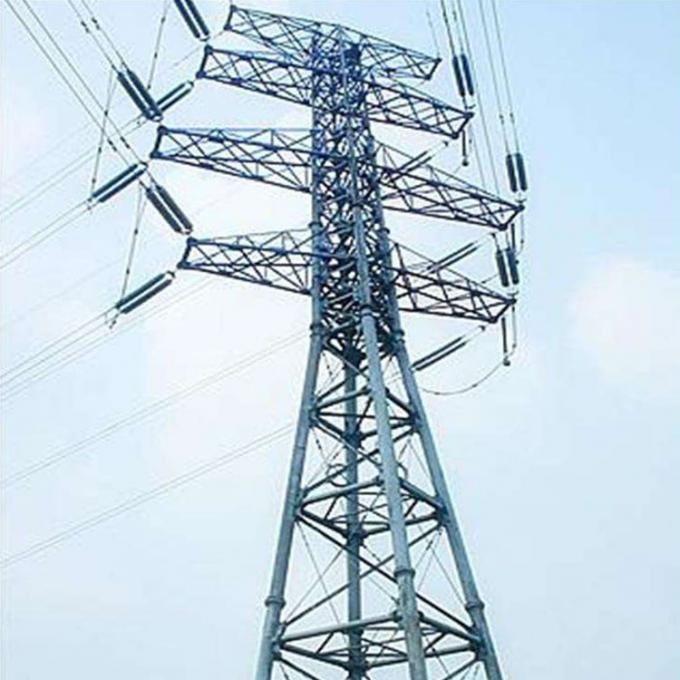

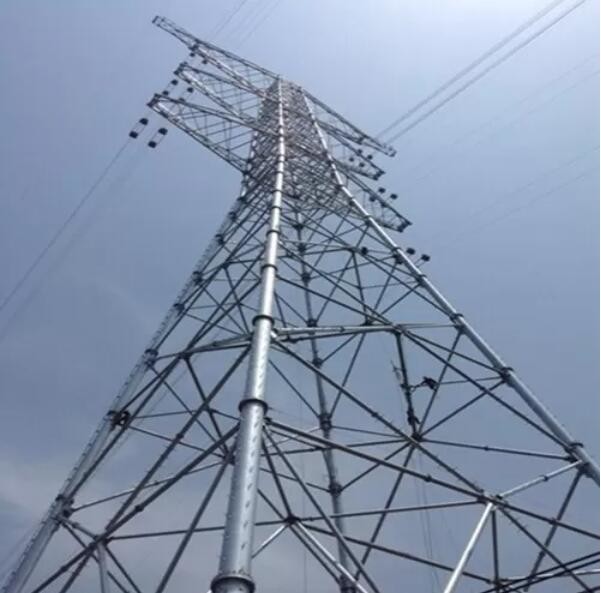

Maszt linii transmisyjnej Stalowa ocynkowana kratownica Rurowa wieża z odciągiem rurowym
Konstrukcja wieży z rur stalowych ma względne zalety techniczne i ekonomiczne i nadaje się do wież transmisyjnych, które przenoszą duże obciążenia.
Aplikacje:
W Chinach stalowe profile rurowe są również stosowane w dwuobwodowych wieżach 500 kV i czteroprzebiegowych wieżach na tej samej wieży, wykazując dobrą wydajność i zalety.Konstrukcja wieży z rur stalowych została dobrze opracowana w liniach o różnych poziomach napięcia ze względu na wyjątkową sztywność przekroju, dobrą charakterystykę siły przekroju, prostą siłę i piękny wygląd.Zwłaszcza w konstrukcjach o dużej rozpiętości i konstrukcjach wieżowych miejskich sieci energetycznych.
Dane techniczne:
Konstrukcja stalowej wieży i podstacji linii przesyłowej - opis towarów i główne parametry
| Nie. |
Opis |
Szczegółowa specyfikacja i główne parametry projektowe |
| 1 |
Kod projektu |
1. Chińska norma krajowa:
a.DL/T 5154-2002 Techniczne przepisy projektowania konstrukcji wieżowych i słupowych napowietrznej linii przesyłowej
b.DL/T 5219-2005 Regulamin techniczny projektowania fundamentów napowietrznej linii przesyłowej
2. Standard amerykański:
a.ASCE 10-97-2000 Projektowanie kratownicowych stalowych konstrukcji transmisyjnych
b.ACI 318-02 Wymagania przepisów budowlanych dla betonu konstrukcyjnego
|
| 2 |
Oprogramowanie do projektowania |
PLS i MS Tower, SAP2000, AutoCAD, STW, TWsolid, SLCAD itp. |
| 3 |
Ładowanie projektu |
Zgodnie z wymaganiami i specyfikacją Klientów na całym świecie. |
| 4 |
Test obciążenia/test niszczący |
Możemy to zorganizować przez organ rządowy, jeśli jest to konieczne, a koszt takiego rodzaju testu jest niezależny od ceny wieży. |
| 5 |
Napięcie |
Linia transmisyjna 33KV, 66/69KV, 110KV, 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV |
| 6 |
Cynkowanie ogniowe |
ISO 1461-2009, ASTM A123 |
| 7 |
Gatunek stali |
1. Stal konstrukcyjna niskostopowa o wysokiej wytrzymałości: Q420B, która jest odpowiednikiem ASTM Gr60
2. Stale konstrukcyjne niskostopowe o wysokiej wytrzymałości: Q355B, co jest odpowiednikiem ASTM Gr50 lub S355JR
3. Stal konstrukcyjna węglowa: Q235B, która jest odpowiednikiem ASTM A36 lub S235JR
|
| 8 |
Śruby i nakrętki |
Głównie śruby ISO 898 klasy 6.8 i 8.8 dla standardu chińskiego, ISO i DIN |
| 9 |
Typ wieży |
Wieże kątowe, wieże rurowe, maszt z odciągiem, wieża monopolowa |
| 10 |
Typ wieży |
Wieża wisząca, wieża naciągowa, wieża martwa, konstrukcja podstacji |
| 11 |
Gwarancja |
Konstrukcje wieżowe: 30 lat |
| 12 |
Okres zwrotu |
50 lat |
| 13 |
Transport |
Jesteśmy bardzo blisko największego portu na świecie, co jest naszą przewagą w transporcie morskim. |
| 14 |
Kontrola jakości |
Postępuj zgodnie z systemem ISO 9001 i ścisłą kontrolą QC pod kątem surowca, testu montażu prototypu, testu galwanizacji i kontroli przed wysyłką zarówno pod względem ilości, jak i jakości
Traktujemy jakość na pierwszym miejscu i 100% wskaźnik kontroli.
|
Wieża z rur stalowych to tradycyjny doskonały produkt naszej fabryki.Zwłaszcza samodzielnie opracowany, wielostanowiskowy system obróbki kołnierzy znacznie poprawił precyzję tolerancji geometrycznej dla każdego przedmiotu obrabianego.Dzięki takiemu procesowi, wysoka na 190 metrów wieża z rur stalowych Huangpu została oceniona jako projekt o krajowej jakości.Nasza fabryka jest wyposażona w zaawansowany sprzęt, taki jak 2400-tonowe giętarki, wycinarki liniowe, zgrzewarki i maszyny do cięcia plazmowego CNC.Za pomocą tego sprzętu jest w stanie produkować rury o równej średnicy i rury w kształcie stożka w kształcie wielokąta i okrągłego.Zgrzewarka CNC może realizować jednorazowe formowanie zgrzewania ściegowego rur stalowych, a linia spawalnicza może uzyskać formowanie o podwójnej wielkości poprzez pojedyncze spawanie.Nasza fabryka została wysoko potwierdzona ze względu na swoje zdolności produkcyjne i jakość produktów.
Stalowe rurowe elementy wieży wytrzymują niskie ciśnienie wiatru, sztywność zginania o dużym przekroju, prostą konstrukcję i wyraźne przenoszenie siły, co może zapewnić pełny luz w działaniu łożyska materiału.Z jednej strony może zmniejszyć ciężar wieży i zmniejszyć siłę fundamentu;z drugiej strony może pomóc w zwiększeniu skrajności.Zdolność do przeciwstawiania się klęskom żywiołowym w warunkach.Po spełnieniu wymagań obliczeń wytrzymałościowych i statecznościowych, zastosowanie wieży z rur stalowych o stosunkowo małym współczynniku kształtu korpusu naporu wiatru może znacznie zmniejszyć obciążenie wiatrem korpusu wieży.
Napięcie: Sprzęt do przesyłu energii / elektryczna linia przesyłowa Stalowa wieża rurowa z wieżą kątową żelazną
Klasa napięcia: 35KV/66KV/110KV/220KV/330KV/500KV/750KV/800KV/1000KV
Proces produkcji
Oto proces produkcji naszej wieży transmisyjnej;jednak obie strony muszą omówić wszystkie rysunki i potwierdzić wszystkie rysunki warsztatowe, specyfikację techniczną i normę, która ma być zgodna.Przed seryjną produkcją musimy otrzymać od naszego klienta wszystkie podpisane zatwierdzone rysunki warsztatowe i dokumenty techniczne.
Nasza Fabrykacja będzie ściśle zgodna z Rysunkami szczegółowymi przygotowanymi przez Wykonawcę i zatwierdzonymi przez Inżyniera.Produkcja rozpocznie się po zatwierdzeniu montażu warsztatowego i próbach.
|
Gorący dip
cynkowanie
|
Standard |
Grubość stali/mm |
Średnia powłoka
grubość/μm
|
Metaliczny
Element
|
Zawartość |
|
Wały biegunowe, krzyż
ramiona i przykręcone
Akcesoria
|
ASTM A123 |
>6 |
85 |
Mn |
0,25%-0,40% |
| <3-6 |
70 |
| 1,5-3 |
55 |
Cu |
<0,15% |
| <1,5 |
55 |
| Śruby, nakrętki i podkładki |
GB/T 5267,3-2008 |
_____ |
≥ 54 |
P |
<0,025% |
| (ISO 10684-2004) |
| Śruby fundamentowe |
ASTM A153/
A153M-09
|
_____ |
≥ 54 |
S |
<0,03% |
