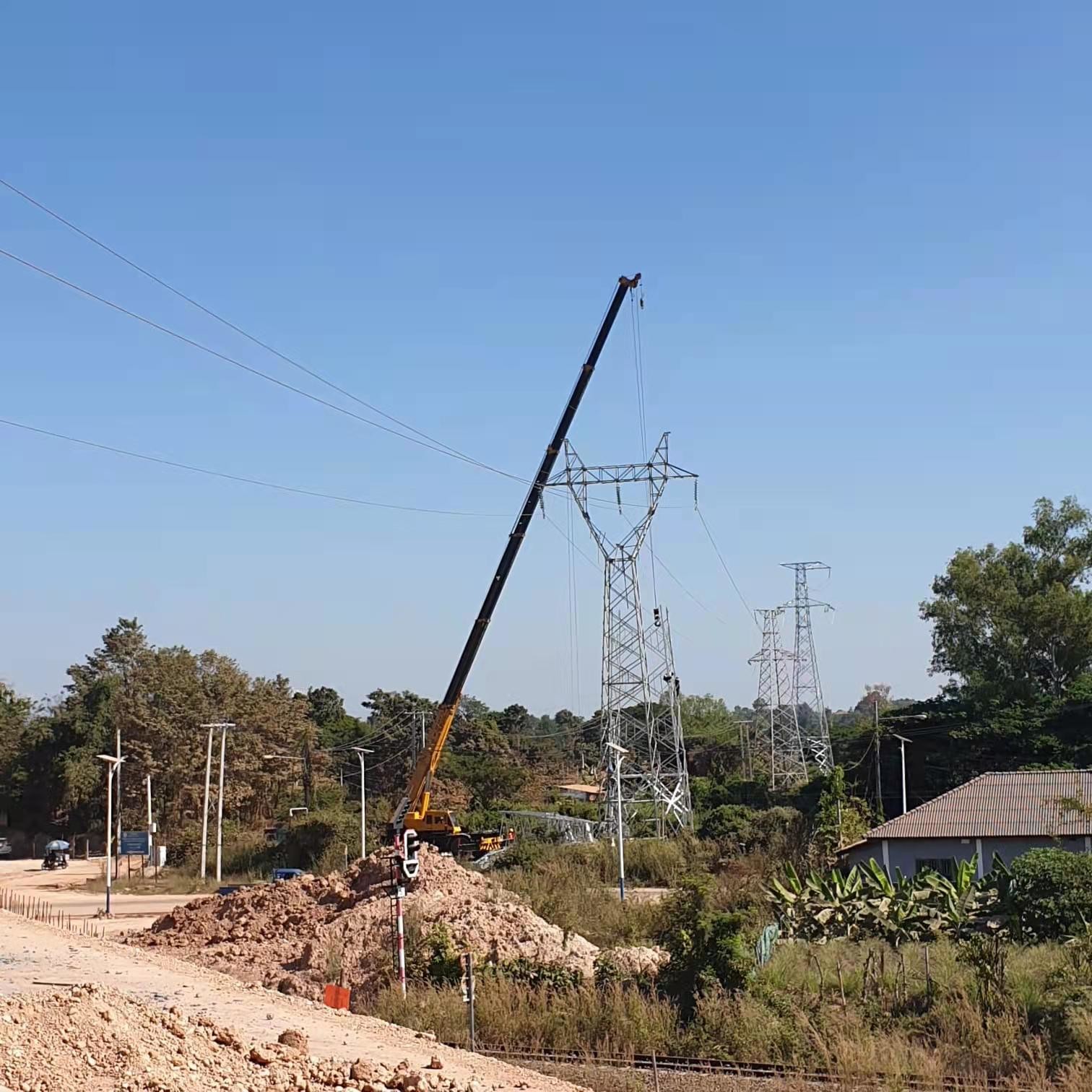

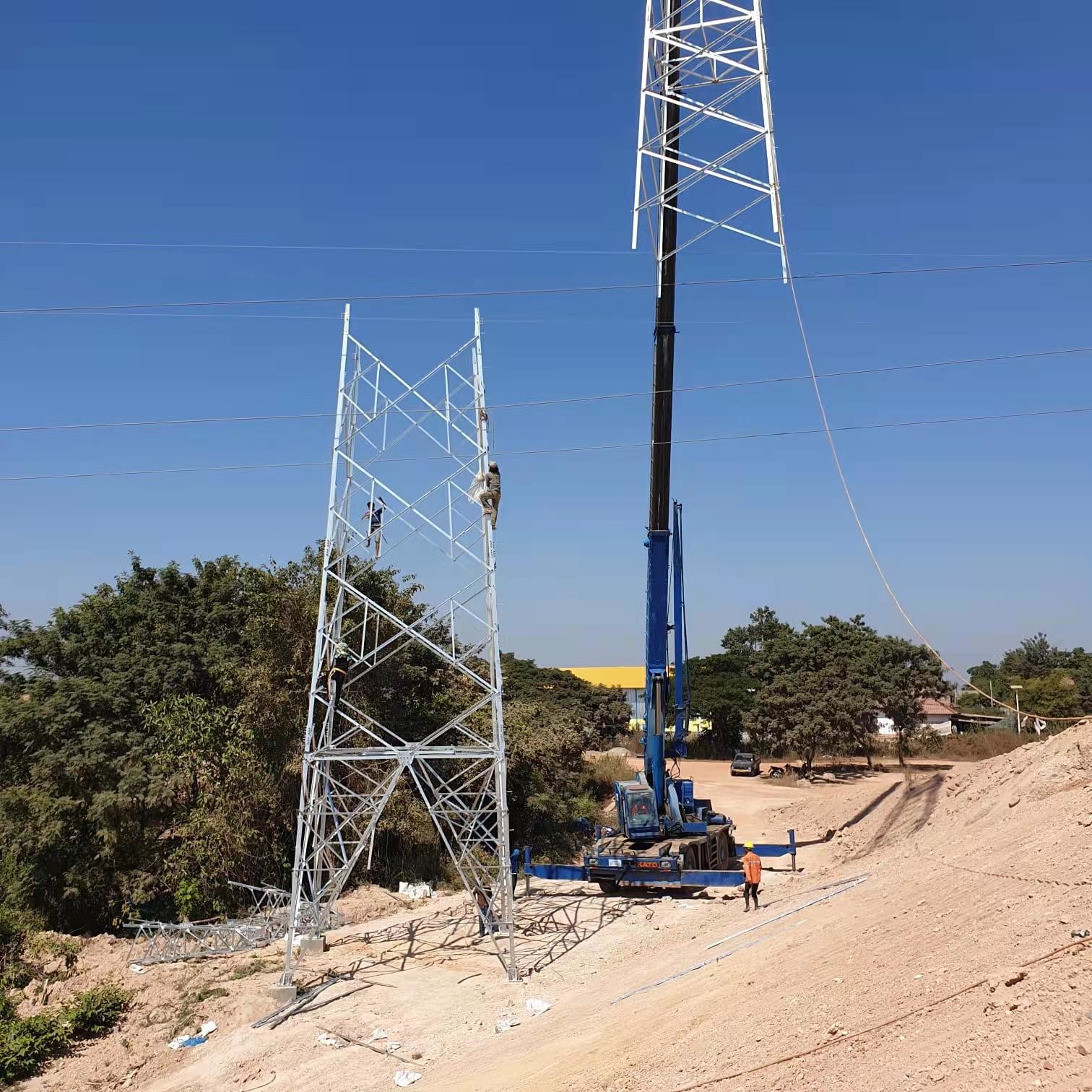

132KV Linia transmisyjna Kratowa stalowa wieża budowlana Budowa elektrowni
Wieże linii przesyłowych to systemy monopolarne lub bipolarne.W systemach bipolarnych stosuje się układ przewodów z jednym przewodem po każdej stronie wieży.Na niektórych schematach przewód uziemiający jest używany jako linia elektrody lub powrót uziemienia.W tym przypadku musiał być zainstalowany z izolatorami wyposażonymi w ograniczniki przepięć na pylonach, aby zapobiec elektrochemicznej korozji pylonów.W przypadku jednobiegunowej transmisji Suntech z uziemieniem można zastosować wieże z tylko jednym przewodem.Jednak w wielu przypadkach wieże są projektowane do późniejszej konwersji na system dwubiegunowy.W takich przypadkach z przyczyn mechanicznych często instaluje się przewody po obu stronach wieży.Dopóki nie będzie potrzebny drugi biegun, jest on używany jako linia elektrodowa lub łączony równolegle z używanym biegunem.W tym ostatnim przypadku linia od stacji przekształtnikowej do elektrody uziemiającej (uziemiająca) budowana jest jako kabel podziemny, jako linia napowietrzna na wydzielonym pasie drogowym lub z wykorzystaniem przewodów uziemiających.
Wieże linii elektrod są używane w niektórych schematach firmy Suntech do prowadzenia linii zasilania ze stacji przekształtnikowej do elektrody uziemiającej.Są one podobne do konstrukcji stosowanych w liniach o napięciu 10–100 kV, ale zwykle przenoszą tylko jeden lub dwa przewody.
Wieże mogą być samonośne i wytrzymywać wszelkie siły spowodowane obciążeniami przewodów, niezrównoważonymi przewodami, wiatrem i lodem w dowolnym kierunku.Takie wieże często mają w przybliżeniu kwadratową podstawę i zwykle cztery punkty kontaktu z ziemią.
Półelastyczna wieża jest zaprojektowana tak, aby mogła używać napowietrznych przewodów uziemiających do przenoszenia obciążenia mechanicznego na sąsiednie konstrukcje, jeśli przewód fazowy pęknie, a konstrukcja zostanie poddana niezrównoważonym obciążeniom.Ten typ jest przydatny przy bardzo wysokich napięciach, gdzie przewody fazowe są połączone w wiązki (dwa lub więcej przewodów na fazę).Jest mało prawdopodobne, aby wszystkie pękły na raz, z wyjątkiem katastrofalnej katastrofy lub burzy.
Maszt z odciągami zajmuje bardzo mało miejsca i opiera się na naprężonych drutach odciągowych, które podtrzymują konstrukcję i wszelkie niezrównoważone obciążenie naprężające z przewodów.Wieża z odciągami może być wykonana w kształcie litery V, co zmniejsza wagę i koszty.
Produkt | Wieża konstrukcji stalowej |
Wzrost | 5m do 100m lub inne wymagania klienta dotyczące wysokości |
Garnitur dla | Stalowa wieża do przesyłu energii elektrycznej |
Kształt | Stożkowy, wielopiramidowy, kolumnowy, wielokątny lub stożkowy |
Materiał | Zwykle Q345B/A572, minimalna granica plastyczności>=345n/mm2 |
Q235B / A36, minimalna granica plastyczności> = 235n / mm2 | |
Jak również cewka walcowana na gorąco od Q460, ASTM573 GR65, GR50, SS400, SS490, do ST52 | |
Wytrzymałość | 2,5KN, 5KN, 8KN, 10KN, 12KN |
Torlance wymiaru | -0,02 |
Montaż optyczny oprawy oświetleniowej | IP 65 |
Stopień ochrony odporny na wstrząsy | Klasa I |
Ochrona antykorozyjna obudowy | Klasa II |
Atmosfera pracy oprawy oświetleniowej | -40 ºC ~ + 45 ºC |
Obróbka powierzchniowa | Cynkowanie ogniowe Zgodnie z ASTM A 123, wymagana jest kolorowa moc poliestru lub dowolny inny standard według klienta |
Wspólne Polaków | Tryb wstawiania, tryb kołnierza wewnętrznego, tryb łączenia twarzą w twarz |
Projekt słupa | Przed trzęsieniem ziemi o 8 stopniach |
Prędkość wiatru | 160km/h |
Minimalna granica plastyczności | 335mpa |
Minimalna ostateczna wytrzymałość na rozciąganie | 400mpa |
Maksymalna ostateczna wytrzymałość na rozciąganie | 620mpa |
Standard | ISO 9001 |
Długość na sekcję | W promieniu 14 m po uformowaniu bez połączenia poślizgowego |
