Miejsce pochodzenia: | Ningbo, Chiny |
Nazwa handlowa: | Ningbo Suntech Power |
Orzecznictwo: | ISO9001 |
Numer modelu: | MS6818 |
Minimalne zamówienie: | Jedna jednostka |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Eksport standardowa drewniana obudowa bez spumigaty |
Czas dostawy: | 10 dni roboczych |
Zasady płatności: | T/T |
Możliwość Supply: | 10 jednostek/miesiąc |
Użycie: | Detektor kabli podziemnych, diagnostyka zwarć linii kablowej | ||
---|---|---|---|
High Light: | Automatyczny śledzący drut podziemny,Detektor kabli podziemnych wysokiego napięcia,Śledzący drut z nadajnikiem |
Detektor kabli podziemnych, tester usterek kablowych, zaawansowany śledzący drut
I. Wprowadzenie produktu
Technicy elektryczni często napotykają potrzebę śledzenia kabli lub okablowania i często muszą określić, który bezpiecznik jest podłączony.rury grzewcze lub kabły podziemneDetektor kablowy może być pomocą dla użytkownika.

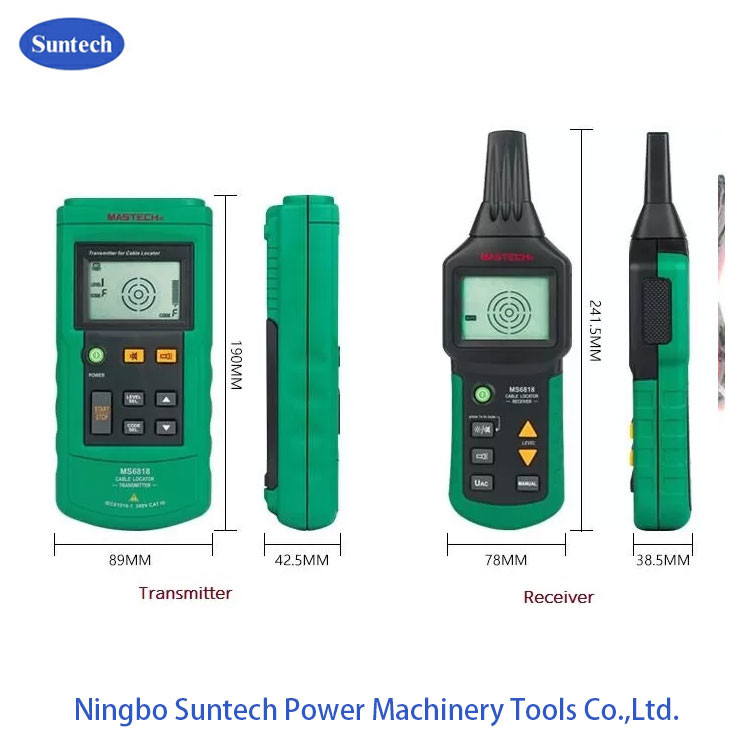

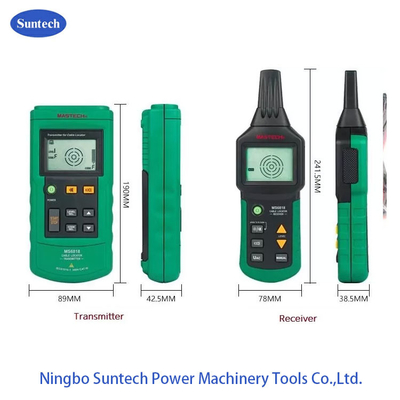

Tester MS6818 składa się z nadajnika sygnału i odbiornika, szeroko stosowany w budowie i konserwacji kabli komunikacyjnych, kabli zasilania, rur metalowych i wielu innych.Kable przewodzące prąd i napięcie, obwody elektryczne, przewody, rurociągi wodne i grzewcze, bezpieczniki, przełączniki mogą być zlokalizowane.wykrycie jest możliwe nie tylko pod ziemią, ale także w ścianach i betonie.
II. Zasada działania

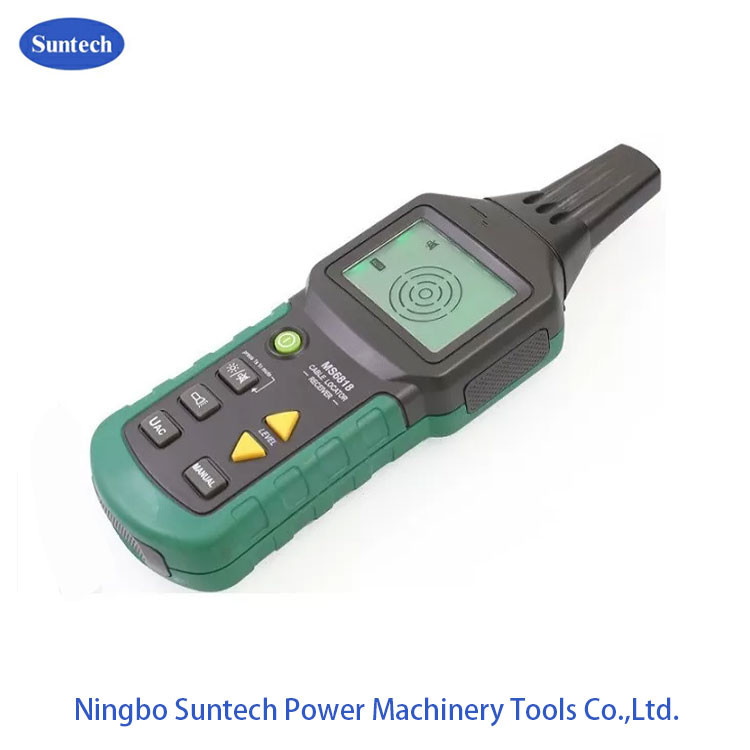

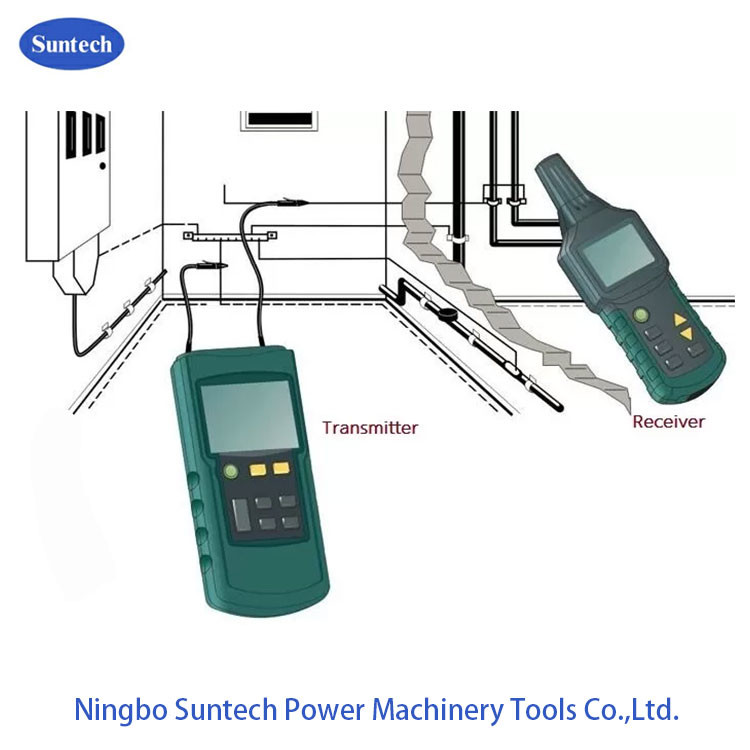

Detektor kablowy zawiera nadajnik i odbiornik. nadajnik dostarcza modulowane napięcie prądu zmiennego do odpowiedniego kabla.Odbiornik jest wyposażony w cewkę., gdy odbiornik jest umieszczony w pobliżu odpowiedniego przewodnika elektrycznego, strumień sygnału przechodzi przez cewkę i wchodzi do odbiornika.Zjawisko to znane jest również jako penetracja cewki.. wytworzy bardzo małe napięcie w cewce, obwód elektroniczny odbiornika oblicza to napięcie i wyświetla je na ekranie LCD. Przekazany sygnał testownika jest cyfrowo zakodowany.Zapewnia to, że sygnał może być wyraźnie odbierany przez odbiornik, aby uniknąć zakłóceń w polach, np. elektronicznych lamp fluorescencyjnych, spowodowanych przez balast lub konwerter.
III. Stosowanie
Instrument ten jest szeroko stosowany w budowie kabli komunikacyjnych, kabli energetycznych, budowie rurociągów,Kabel komunikacyjny z obwodem zasilania i utrzymania linii grzewczych jest niezastąpionym narzędziem dla personelu budowlano-przetwórczego.
IV. Cechy techniczne
- Nie.
V. Dane techniczne
NT1 | Zawartość techniczna | Dane |
1 | Zakres wykrywania napięcia nadajnika | 12V-400V (AC/DC) |
2 | Częstotliwość sygnału wyjściowego nadajnika | 125 kHz |
3 | Napięcie nadajnika | Maksymalnie 400 V (AC/DC) |
4 | Kabel testowany głębokość odbiornika | 0-2,5 m (kabel ścienny/powierzchniowy) |
5 | Wykrywanie głębokości odbiornika | 0-0,4 m |
6 | Warunki środowiskowe: |
Środowisko pracy: 0~40°C Temperatura przechowywania: -20°C~60°C |
7 | Względna wilgotność | nie więcej niż 80% bez kondensacji |
8 | Wykrywanie długości przedmiotu testowanego | Maks. 2000 m |

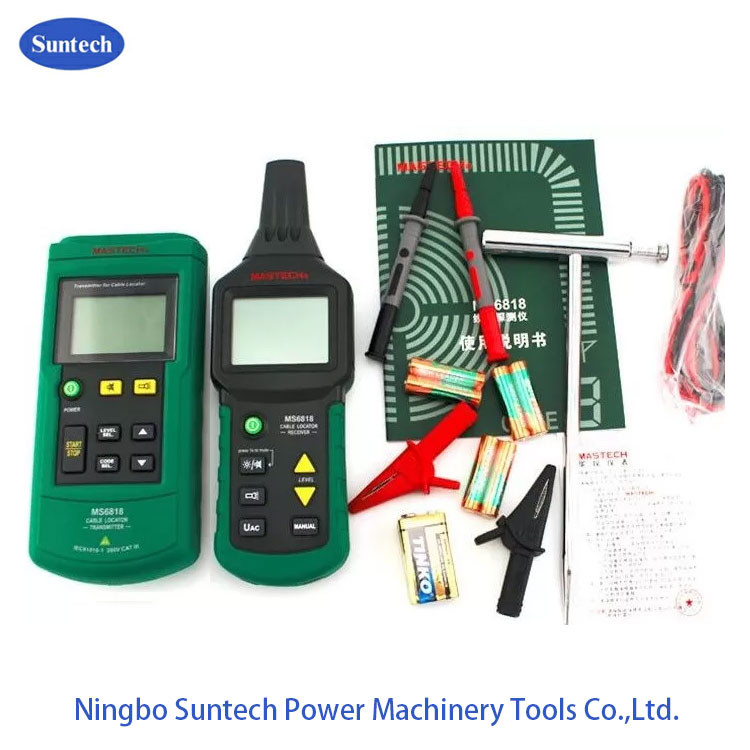

VI. Wykaz głównych dostaw
SN | Komponenty testownika | - Pozycja czasu. |
1 | Worek do przechowywania | 1 sztuk |
2 | Odbiornik | 1 sztuk |
3 | Przekaźnik | 1 sztuk |
4 | Klamy dla aligatorów | 2 sztuky (jeden czarny i jeden czerwony) |
5 | Akumulator | 1 sekcja (9V dla nadajnika) |
6 | Akumulatory | 6 sekcji (1,5 V dla odbiornika) |
7 | Instrukcje | 1 książka |
8 | Przewody pomiarowe | 2 (jeden czerwony i jeden czarny, każdy 1,5 m) |
9 | Pióra do badań | 2 (jeden czerwony i jeden czarny) |
10 | Włókna żelazne do uziemienia | 1 sztuk |
