Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | Suntech Tower |
Orzecznictwo: | ISO, CE |
Numer modelu: | Stalowa ocynkowana wieża monopolowa |
Minimalne zamówienie: | 1 wieża |
---|---|
Cena: | Negotiation |
Szczegóły pakowania: | Eksportowane kontenery |
Czas dostawy: | 30-35 dni po wpłacie |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 100000 ton metrycznych / ton metrycznych rocznie |
Nazwa produktu: | Stalowa ocynkowana wieża monopolowa | Lista materiałów: | Stal Q345 Q245 Q420 |
---|---|---|---|
Wysokość: | 0-80m | Obróbka powierzchniowa: | Ocynkowane ogniowo |
Prędkość wiatru: | 80~160km/h 3 sekundy podmuchu | Stosowanie: | Stalowa wieża Monopole |
High Light: | 80-metrowa wieża Monopole,ocynkowana wieża Monopole,materiałowa wieża Monopole Q345 |

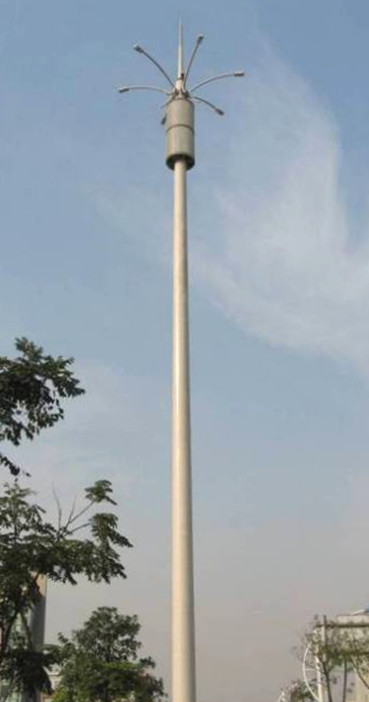

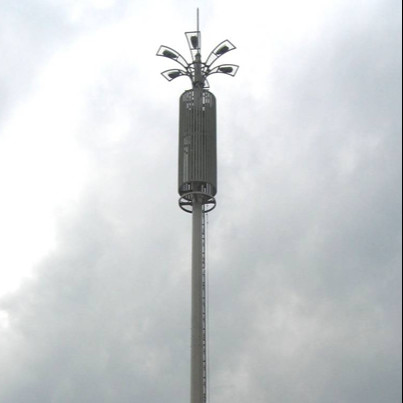

0-80-metrowa stalowa ocynkowana wieża telekomunikacyjna Monopole
Grupa Energetyczna Suntechjest jedną z największych firm Grupy Zaopatrzeniowej, Inżynierii i Kontraktacji w Chinach. Nasza spółka oddziałowa i fabryka w naszej grupie zajmują się energią elektryczną już od ponad 26 lat.
Wieża komunikacyjna składa się z korpusu wieży, platformy, piorunochronu, drabiny, wspornika anteny i innych elementów stalowych oraz ocynkowanej ogniowo obróbki antykorozyjnej, głównie do transmisji i transmisji sygnału w sieci mikrofalowej, ultrakrótkiej, sieci bezprzewodowej.
Dołączone do ocynkowanej taśmy do 30m ocynkowanej stali Pojedynczy maszt komunikacyjny Słupy antenowe Radia do telefonów komórkowych Wieża MonopoleTorba kontenerowa na śruby łączące.
Wieża Telekomunikacyjna- Opis towarów i główne parametry
Nie. | Opis | Szczegółowa specyfikacja i główne parametry projektowe |
1 | Kod projektu | ANSI/TIA222G, norma europejska i inne |
2 | Ładowanie projektu |
1. Obszar obciążenia anteny określony przez Klientów na całym świecie. 2. Prędkość wiatru zgodnie z życzeniem klientów. 3. Kąt ugięcia i skręcenia, kategoria ekspozycji, kategoria topograficzna zgodnie z wymaganiami klientów. |
4 | Klasyfikacja struktury | II |
5 | Cynkowanie ogniowe | ISO 1461 2009, ASTM A123 |
6 | Gatunek stali |
1. Stal konstrukcyjna niskostopowa o wysokiej wytrzymałości: Q420B, która jest odpowiednikiem ASTM Gr60 2. Stale konstrukcyjne niskostopowe o wysokiej wytrzymałości: Q345B, co odpowiada normie ASTM Gr50 lub S355JR 3. Stal konstrukcyjna węglowa: Q235B, która jest odpowiednikiem ASTM A36 lub S235JR |
7 | Śruby i nakrętki | Głównie śruby ISO 898 klasy 6.8 i 8.8 |
8 | Fundacja | Głównie nośność gruntu 50KPa, 100KPa, 150KPa. |
9 | Typ wieży |
1. 3 nogi samonośne wieże kątowe 2. 3 nogi samonośne wieże rurowe 3. 4-nożne samonośne wieże kątowe 4. 4-nożne samonośne wieże rurowe 5. Odciągany maszt 6. Wieża Monopole 7. Zakamuflowana wieża: palma, sosna, kokos i inne drzewa 8. Wieża RDS: lokalizacja/wieża szybkiego wdrażania 9. Wieże na dachu 10. Mądrzy Polacy |
10 | Gwarancja |
1. Konstrukcje wieżowe: 10 lat 2. Zakamuflowane wieże a.Szczeka: 10 lat b.Gałęzie i liście: 3 lata |
11 | Okres zwrotu | 50 lat |
12 | Akcesoria |
1. Zestawy farb (standardy ICAO): akrylowa farba antykorozyjna na bazie wody, która zawiera podkład, International Orange/Red i Ivory White 2. Światło lotnicze: podwójne światło 48 V/220 V i pojedyncze światło i światło słoneczne; 3. System odgromowy: piorunochron z przewodem miedzianym 70 mm2 G / Y lub płaską taśmą miedzianą 25x3 mm z zaciskami i miedzianymi stalowymi szynami zbiorczymi lub zgodnie z wymaganiami klientów. 4. System uziemiający: pręt uziemiający z linką stalową pokrytą miedzią i końcówkami itp. lub zgodnie z wymaganiami klientów. 5. ACDB według określonych przez klientów 6. Ogrodzenie: Ogrodzenie palisadowe i ogrodzenie z siatki drucianej z drutami ostrzowymi i bramą. 7. System powstrzymywania upadku: system powstrzymywania upadku z certyfikatem GB i CE. 8. Kabel światłowodowy: zgodnie ze specyfikacją klienta 9. Generator: według specyfikacji klienta 10. Zadaszenie i klatka generatora: zgodnie z wymaganiami klientów |
Szybki szczegół:
1. Kod projektowy TIA/EIA-222-G/F Stal konstrukcyjna
2. Gatunek Stal miękkaStal o wysokiej wytrzymałości GB / T 700: Q235B, Q235C, Q235DGB / T1591: Q345B, Q345C, Q3455D,
ASTM A36, ASTM A572, Gr50EN10025: S235JR, S235J0, S235J2EN10025: S355JR, S355J0, S355J2
3. Projektowa prędkość wiatru Do 250 km/h
4. Dopuszczalne ugięcie 0,5 ~ 1,0 stopnia prędkości roboczej
5. Siła naciągu (Mpa) 360~510470~630
6. Granica plastyczności (t≤16mm) (Mpa) 355235
7. Wydłużenie (%) 2024
8. Udarność KV (J) 27(20°C) ---Q235B(S235JR)27(20°C)--- Q345B(S355JR)27(0°C)--- Q235C(S235J0)27(0 °C)--- Q345C(S355J0)27(-20°C)--- Q235D(S235J2)27(-20°C)--- Q345D(S355J2)
9. Śruby i nakrętki klasa 4,8, 6,8, 8,8
10. Normy dotyczące właściwości mechanicznych
10.1 Śruby ISO 898-1
10.2 Nakrętki ISO 898-2
10.3 Podkładki ISO 6507-1
11. Normy dotyczące wymiarów
11.1 Śruby DIN7990, DIN931, DIN933;
11.2 Nakrętki ISO4032, ISO4034;
11.3 Podkładki DIN7989, DIN127B, ISO7091
12. Metoda spawania Spawanie łukiem osłoniętym CO2 i spawanie łukiem krytym (SAW)
