Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | Suntech |
Orzecznictwo: | ISO |
Numer modelu: | Wieża kratowa linii transmisyjnej |
Minimalne zamówienie: | 1 wieża |
---|---|
Cena: | Negotiation |
Szczegóły pakowania: | Eksportowane kontenery |
Czas dostawy: | 25-30 dni po wpłacie |
Zasady płatności: | L/C, T/T, Western Union |
Możliwość Supply: | 2000 zestawów rocznie |
Materiał: | Stal Q235B/Q345B/Q420 | Powierzchnia: | Cynkowana ogniowo i specyficzna kora z gałęziami |
---|---|---|---|
Wzrost: | 0m~200m | Podanie: | Wieża telekomunikacyjna |
Podstawowa prędkość wiatru: | 110~160km/h_3 sekundy podmuchu | Życie: | 25-30 lat |
High Light: | Stalowa wieża telekomunikacyjna 330kv,ocynkowane wsporniki stalowa wieża telekomunikacyjna,stalowa wieża antenowa 330kv; |

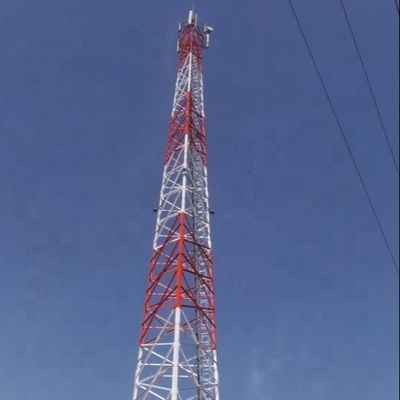

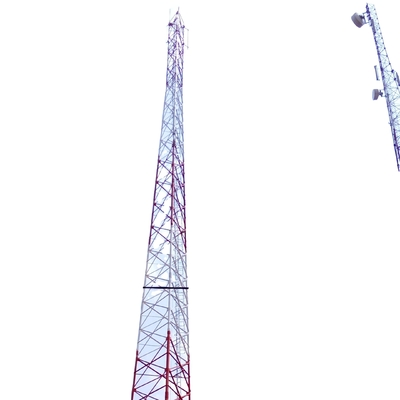

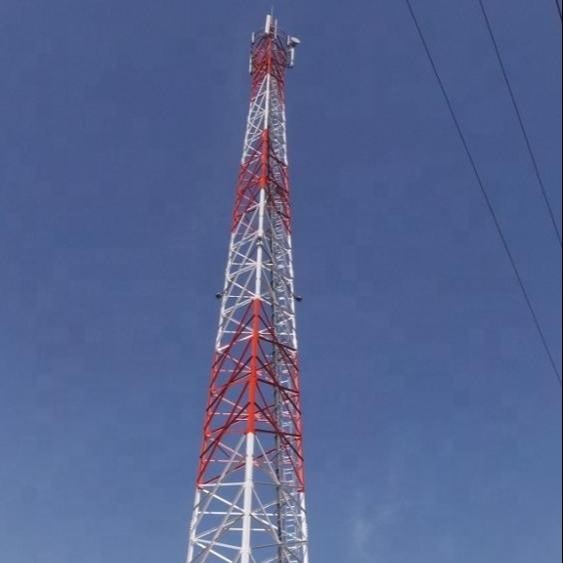

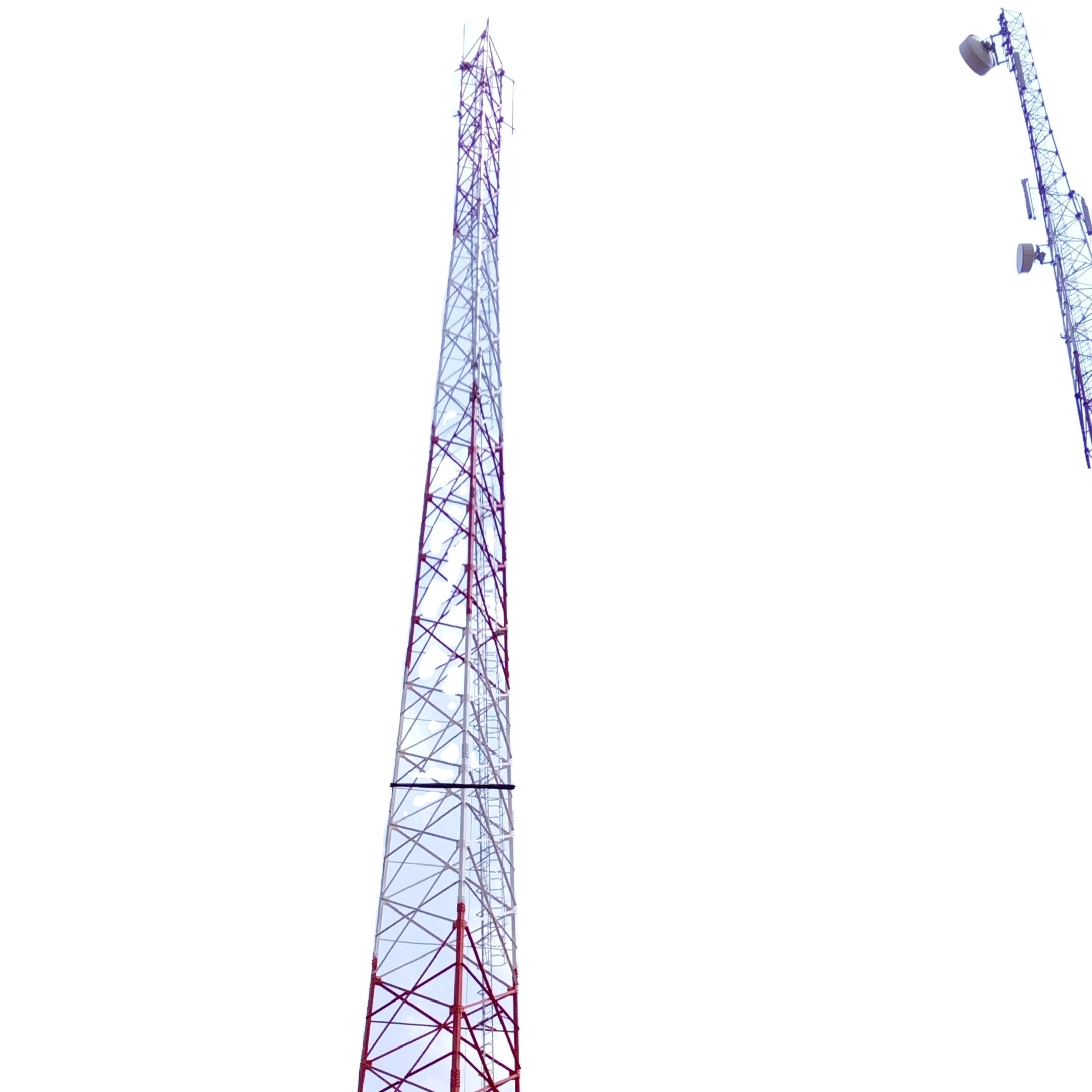

3 nogi kątowa stalowa wieża telekomunikacyjna z ocynkowaną ogniowo i wspornikami
Suntech Power Group jest jedną z największych firm Grupy Zaopatrzeniowej, Inżynierii i Kontraktacji w Chinach. Nasza spółka oddziału grupy i fabryka już się zaangażowały
w dziedzinie elektroenergetyki od ponad 26 lat.
Projekt wieży
Przedstaw nam swoje wymagania, a my zaprojektujemy i opracujemy kompletną konstrukcję wsporczą anteny, aby spełnić Twoje potrzeby.Cały projekt wieży jest kompletny
zgodność z najnowszą wersją normy TIA/EIA-222-G/F, „Standardy strukturalne dla stalowych anten i konstrukcji wsporczych anteny” oraz innymi normami branżowymi, stosownie do przypadku.
Projektowanie i detalowanie
Posiadamy szerokie doświadczenie z praktycznie każdą marką i modelem wieży używanej w Ameryce Południowej i Afryce.Dzięki temu możemy zaprojektować i wyszczegółowić mocowania antenowe i inne elementy wyposażenia wieży, aby spełnić wszelkie potrzeby i dopasować do każdej wieży.Dzięki wewnętrznemu zakładowi produkcyjnemu możemy wytwarzać produkty na zamówienie pod naszą ścisłą kontrolą
aby dostarczyć to, czego potrzebujesz.
Analiza i obliczenia struktury
Świadczymy wyjątkowe usługi analizy strukturalnej.Analiza strukturalna to coś więcej niż tylko inspekcja wizualna.Kontrola wzrokowa
wieży pokaże stan fizyczny wieży, taki jak rdzewienie, pękanie spawów, wygięte elementy itp., ale nie pokaże, czy wieża jest
przeciążony przez obciążenia, które obsługuje.Analiza strukturalna wykorzystuje matematyczne wzory inżynieryjne dla naprężeń, a także znane zachowanie różnych materiałów pod obciążeniem, aby określić, czy którykolwiek punkt na wieży jest obciążony poza bezpiecznymi granicami.Korzystając z najnowocześniejszego oprogramowania komputerowego możemy stworzyć matematyczny model dowolnej konstrukcji stalowej oraz szybko określić naprężenia w setkach punktów na wieży.
Transmission Line Steel Tower & Substation Structure - Opis towarów i główne parametry
no. | Dopis | DSzczegółowa specyfikacja i główne parametry projektowe |
1 | Dkod projektowy |
1. Chińska norma krajowa: a. DL/T 5154-2002 Techniczne przepisy projektowania konstrukcji wieżowych i słupowych napowietrznej linii przesyłowej b. DL/T 5219-2005 Regulamin techniczny projektowania fundamentów napowietrznej linii przesyłowej 2. Aamerykanin Standard: a. ASCE 10-97-2000 Projektowanie kratownicowych stalowych konstrukcji transmisyjnych b. ACI 318-02 Wymagania przepisów budowlanych dla betonu konstrukcyjnego |
2 | DOprogramowanie do projektowania | PWieża LS i MS, SAP2000, AutoCAD, STW, TWsolid, SLCAD itp. |
3 | Deznak Ładowanie | As na wymagania i specyfikacje Klientów na całym świecie. |
4 | Ltest obciążenia/test niszczący | WMożemy zorganizować to przez władze rządowe, jeśli jest to konieczne, a koszt takiego rodzaju testu jest niezależny od ceny wieży. |
5 | Voltage | 33KV, 66/69KV, 110KV, Linia transmisyjna 220KV/230KV, 330KV, 380/400KV, 500KV, 750KV, 800KV, 1000KV |
6 | Cynkowanie ogniowe | iSO 1461-2009, ASTM A123 |
7 | Steel klasa |
1. Stal konstrukcyjna niskostopowa o wysokiej wytrzymałości: Q420B, która jest odpowiednikiem ASTM Gr60 2. Stale konstrukcyjne niskostopowe o wysokiej wytrzymałości: Q355B, co odpowiada normie ASTM Gr50 lub S355JR 3. Stal konstrukcyjna węglowa: Q235B, która jest odpowiednikiem ASTM A36 lub S235JR |
8 | bOlty i Orzechy | Głównie śruby ISO 898 klasy 6.8 i 8.8 dla standardu chińskiego, ISO i DIN |
9 | TTyp mocy | Wieże kątowe, Wieże rurowe, guyed maszt, mWieża Onopolska |
10 | TTyp mocy | SWieżowiec, Tension Tower, Dead Wieża, SStruktura podstacji |
11 | Wsłuszność | Tkonstrukcje energetyczne: 10 lat |
12 | rOkres zwrotu | 50 lat |
13 | Trtransport | WJesteśmy bardzo blisko największego portu na świecie, co jest naszą przewagą w transporcie morskim. |
14 | QKontrola jakości |
Follow system ISO 9001 i ścisła kontrola jakości surowca, test montażu prototypu, test galwanizacji i kontrola przed wysyłką zarówno pod względem ilości, jak i jakości Traktujemy jakość na pierwszym miejscu i 100% wskaźnik kontroli. |
