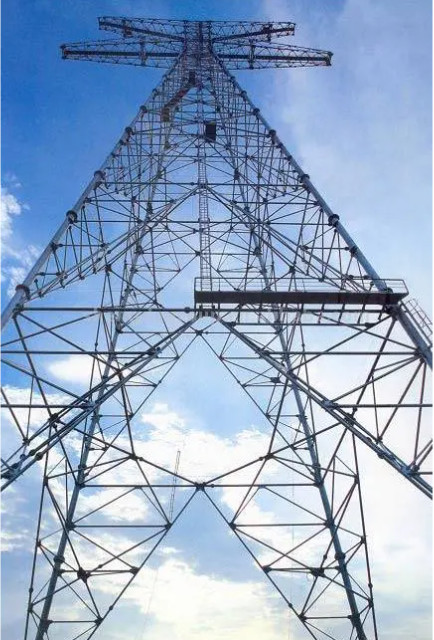

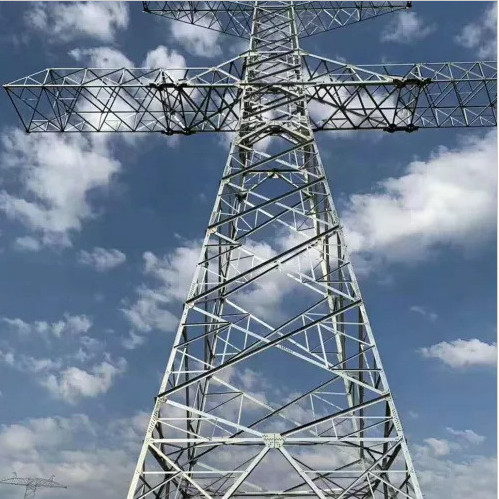

Stalowe wieże kratowe HDG Anger do elektrycznej linii przesyłowej

Cynkowanie ogniowe Kratowe stalowe wieże kratowe Elektryczna wieża linii przesyłowej

Wieże linii przesyłowych to systemy monopolarne lub bipolarne.W systemach bipolarnych stosuje się układ przewodów z jednym przewodem po każdej stronie wieży.Na niektórych schematach przewód uziemiający jest używany jako linia elektrody lub powrót uziemienia.W tym przypadku musiał być zainstalowany z izolatorami wyposażonymi w ograniczniki przepięć na pylonach, aby zapobiec elektrochemicznej korozji pylonów.W przypadku jednobiegunowej transmisji Suntech z uziemieniem można zastosować wieże z tylko jednym przewodem.Jednak w wielu przypadkach wieże są projektowane do późniejszej konwersji na system dwubiegunowy.W takich przypadkach z przyczyn mechanicznych często instaluje się przewody po obu stronach wieży.Dopóki nie będzie potrzebny drugi biegun, jest on używany jako linia elektrodowa lub łączony równolegle z używanym biegunem.W tym ostatnim przypadku linia od stacji przekształtnikowej do elektrody uziemiającej (uziemiająca) budowana jest jako kabel podziemny, jako linia napowietrzna na wydzielonym pasie drogowym lub z wykorzystaniem przewodów uziemiających.

Wieże mogą być samonośne i wytrzymywać wszelkie siły spowodowane obciążeniami przewodów, niezrównoważonymi przewodami, wiatrem i lodem w dowolnym kierunku.Takie wieże często mają w przybliżeniu kwadratową podstawę i zwykle cztery punkty kontaktu z ziemią.

Półelastyczna wieża jest zaprojektowana tak, aby mogła używać napowietrznych przewodów uziemiających do przenoszenia obciążenia mechanicznego na sąsiednie konstrukcje, jeśli przewód fazowy pęknie, a konstrukcja zostanie poddana niezrównoważonym obciążeniom.Ten typ jest przydatny przy bardzo wysokich napięciach, gdzie przewody fazowe są połączone w wiązki (dwa lub więcej przewodów na fazę).Jest mało prawdopodobne, aby wszystkie pękły na raz, z wyjątkiem katastrofalnej katastrofy lub burzy.

Maszt z odciągami zajmuje bardzo mało miejsca i opiera się na naprężonych drutach odciągowych, które podtrzymują konstrukcję i wszelkie niezrównoważone obciążenie naprężające z przewodów.Wieża z odciągami może być wykonana w kształcie litery V, co zmniejsza wagę i koszty.
