Miejsce pochodzenia: | Ningbo, Chiny |
Nazwa handlowa: | Suntech |
Orzecznictwo: | ISO |
Numer modelu: | FLN36-12 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Get The Latest Price |
Szczegóły pakowania: | Eksport skrzyń lub pojemników |
Czas dostawy: | 30-35 dni po dokonaniu płatności |
Zasady płatności: | L / C, T / T |
Możliwość Supply: | 5000 sztuk na miesiąc |
Imię: | Wyłącznik obciążenia napięciowego AC | Podanie: | Witryna zasilania |
---|---|---|---|
Temperatura otoczenia: | -25 ℃ - + 40 ℃ | Wysokość: | Poniżej 1000 mln |
High Light: | Izolowany gazem SF6 rozłącznik obciążenia,wewnętrzny rozłącznik wysokiego napięcia,izolowany wewnętrzny rozłącznik obciążenia SF6 |

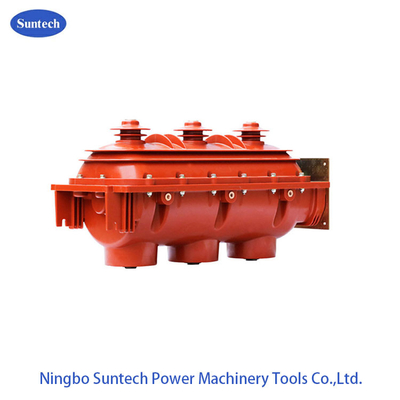

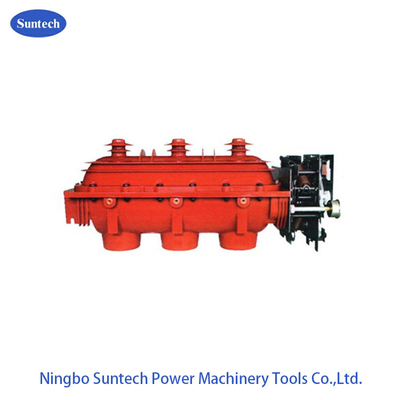

Wewnętrzny wyłącznik obciążenia z izolacją gazową SF6 wysokiego napięcia AC
Wewnętrzny wyłącznik wysokiego napięcia AC typu FLN odnosi się do międzynarodowej nowej technologii i opracowuje urządzenia przełączające zgodnie z odpowiednimi normami w chińskim systemie elektroenergetycznym.Jego wskaźniki wydajności są w pełni zgodne z normami IEC420, 694,129 i normami krajowymi GB3804-2004„Wysoki wyłącznik obciążenia AC 3,6kV-0,5kV” GB1985-2004„Wysoki wyłącznik izolacyjny AC i uziemnik” GB/ T1 1022-1999„wspólne wymagań technicznych norm dotyczących aparatury rozdzielczej wysokiego napięcia i aparatury sterowniczej”. Jest to główny element łączeniowy RMU. Rozłącznik jest łączoną wielofunkcyjną rozdzielnicą średniego napięcia bram, podbramek, uziemień. obudowa z żywicy epoksydowej wypełniona gazem SF6, 0,05 MPa, z minimalnymi częściami do osiągnięcia powyższych trzech funkcji, aby zapewnić jakość produktu, poprawić niezawodność, bezobsługowość.Może być bezpiecznie uruchamiany przez ponad 20 lat w normalnych warunkach.
Podstawowe funkcje i cechy
1. Wyłącznik obciążenia dostosowuje podwójne pęknięcie, obrotową ruchomą strukturę styków, z następującymi trzema rodzajami stanów roboczych: zamykanie, otwieranie, uziemienie.
2. Wykorzystując gaz SF6 jako środek do gaszenia i izolowania łuku, główny obwód uszczelnia górną i dolną obudowę nalewając wodze epoksydowe, funkcja przewodząca nie ma wpływu na wpływy zewnętrzne.
3. Dobre wyniki w zakresie bezpieczeństwa.Jeśli wystąpi łuk wewnętrzny, obudowa ma słaby punkt struktury wewnętrznej, zostanie przyspieszona do otwarcia, przepłynie przez szafę nad łukiem zwalniającym migawkę czerwony otwarty strumień nadciśnienia powietrza zorientowany na zewnątrz szafy, upewnij się, że kontrola bezpieczeństwa szafy rozdzielczej.
4. Wyłącznik obciążenia ustawia bramy, otwieranie, uziemnik trzy w jednym, wypełniony gazem SF6 zamkniętym w obudowie z żywicy epoksydowej, blokada trójpozycyjna, zwarta konstrukcja, wysokie bezpieczeństwo i niezawodność.
5. Mały rozmiar, niewielka waga, bezobsługowy, łatwy i bezpieczny w obsłudze.
Wymiar całkowity
Normy produktowe |
1. GB311.1-1997 Koordynacja izolacji dla urządzeń przesyłowych i dystrybucyjnych wysokiego napięcia 2. GB3804-2004 Wysokonapięciowe przełączniki prądu przemiennego dla napięcia znamionowego powyżej 3,6 kV i poniżej 40,5 kV 3. GB / T 11022-1999 Wspólne specyfikacje dla norm rozdzielnic i sterownic wysokiego napięcia 4. DL/T593-2006 Wspólne specyfikacje dla wysokonapięciowych rozdzielnic i sterownic 5. GB16926-2009 Kombinacje wysokiego napięcia prądu przemiennego z bezpiecznikami 6. GB/T 1985-2004 Wysokonapięciowe odłączniki prądu przemiennego i uziemniki 7. GB / T 15166 -94 Bezpieczniki wysokiego napięcia prądu przemiennego |
Warunki otoczenia |
1. Wysokość: poniżej 1000M. 2. Temperatura otoczenia: -25 ℃ - + 40 ℃. 3. Wilgotność względna powietrza: miesięczny ≤ 90%, dzienny ≤ 95%. 4. Amplituda: ≤stopień 8. 5. Brak ognia, eksplozji, korozji chemicznej i silnych wibracji w miejscu pracy; 6. Stopień zanieczyszczenia: II kl. |
