Ningbo Suntech Power Machinery Tools Co., Ltd.
Profesjonalny producent i eksporter pola elektrycznego
 |
| Miejsce pochodzenia: | Ningbo, Chiny |
| Nazwa handlowa: | Suntech |
| Orzecznictwo: | ISO |
| Numer modelu: | FZ(R)N21-40,5 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Eksportowanie spraw |
| Czas dostawy: | 25-30 dni po dokonaniu płatności |
| Zasady płatności: | L / C, T / T, Western Union, MoneyGram |
| Możliwość Supply: | 6000 sztuk na miesiąc |
| Imię: | Przełącznik obciążenia prądu przemiennego | Wysokość: | Poniżej 1000 mln |
|---|---|---|---|
| Temperatura otoczenia: | -40 ℃ - + 40 ℃ | Stosowanie: | Witryna elektryczna |
| High Light: | Zdalnie sterowany wyłącznik próżniowy,wyłącznik próżniowy 40,5KV |
||

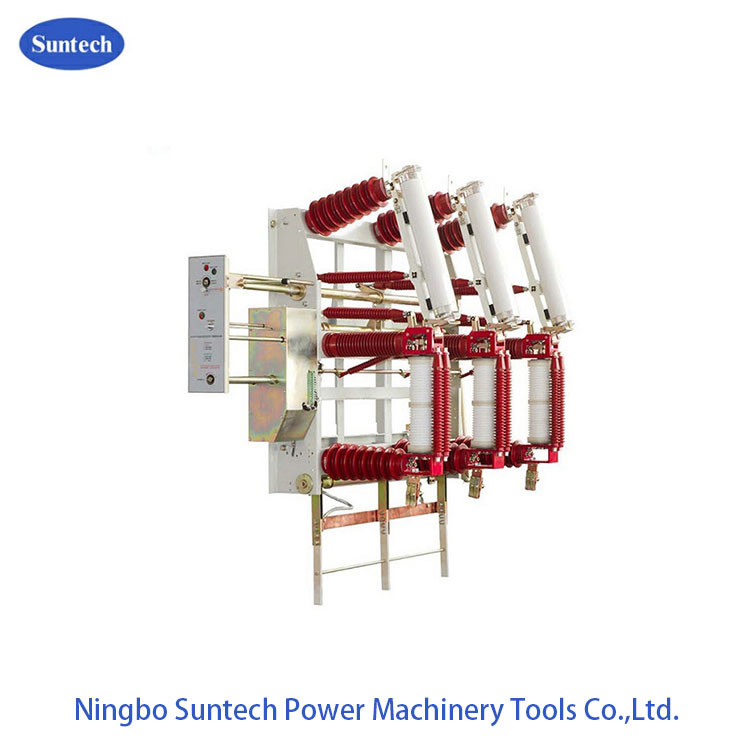

40,5KV Zdalne sterowanie wysokiego napięcia AC kryty wyłącznik próżniowy
FZ(R)N21-40.5D wysokonapięciowe wysokonapięciowe AC rozłącznik z bezpiecznikami (w skrócie „kombinacja”) jest stosowane w systemach elektroenergetycznych o częstotliwości prądu przemiennego 50 Hz i napięciu znamionowym 40,5 kV do wyłączania prądów obciążenia, prądy przeciążeniowe i zwarciowe.Dotyczy to w szczególności miejsc wymagających kontroli, ochrony dla bezolejowych, bezobsługowych, często eksploatowanych i pierścieniowych zasilaczy sieciowych oraz transformatorów końcowych.
Kombinacja charakteryzuje się dużą zdolnością wyłączania, wysokim bezpieczeństwem i stabilnością, długą żywotnością elektryczną, obsługą częstej pracy, mniejszymi konserwacjami itp. Posiada widoczną szczelinę izolacyjną, uziemnik z możliwością załączania, elektryczny siłownik sprężynowy i możliwość zdalnego sterowania .
1.1 Parametry techniczne
| Item | Jednostka | Wartość referencyjna | |
| Napięcie znamionowe | kV | 40,5 | |
| Częstotliwość znamionowa | Hz | 50 | |
| Znamionowy maksymalny prąd bezpiecznika | A | 63 | |
| Poziom izolacji | 1min napięcie wytrzymywane o częstotliwości sieciowej | kV | Szczelina próżniowa, interpol, biegun-ziemia: 95;szczelina izolacyjna: 110 |
| Napięcie wytrzymywane impulsem piorunowym | kV | Szczelina próżniowa, interpol, biegun-ziemia: 185;szczelina izolacyjna: 215 | |
| Znamionowy prąd szczytowy wytrzymywany | kA | 50 | |
| Prąd znamionowy krótkotrwały wytrzymywany 4 s | kA | 20 | |
| Znamionowy prąd wyłączalny obciążenia czynnego | A | 1250 | |
| Znamionowy prąd wyłączalny w pętli zamkniętej | A | 1250 | |
| Znamionowy prąd zerwania kabla podczas ładowania | A | 21 | |
| Znamionowy prąd wyłączalny zwarciowy | kA | 31,5 | |
| Znamionowy prąd transferu | A | 1200 | |
| Model bezpiecznika | XRNT3A-40,5/Δ-31,5 | ||
| Energia wyjściowa wybijaka bezpiecznika | J | 2-5 | |
| Znamionowy prąd zwarciowy zwarciowy | kA | 80 (oczekiwana wartość szczytowa) | |
| Znamionowy prąd szczytowy wytrzymywany uziemnika | kA | 50 | |
| Prąd znamionowy krótkotrwały wytrzymywany uziemnika 4s | kA | 20 | |
| Napięcie znamionowe (DC lub AC) obwodu pomocniczego | V | 220;110 | |
| Żywotność mechaniczna | Cykle | dziesięć tysięcy | |
1.2 Parametry techniczne przełącznika obciążenia próżniowego
| Przedmiot | Jednostka | Wartość referencyjna |
| Luka w kontaktach | mm | 17±1 |
| Droga docisku sprężyny stykowej | mm | 4±1 |
| Średnia prędkość tworzenia | SM | 0,6±0,2 |
| Średnia prędkość łamania (szczelina: 6 mm) | SM | 1,5±0,2 |
| Czas łamania | SM | ≤60 |
| Niesynchroniczne zwarcie/zerwanie styków trzech faz | SM | ≤2 |
| Czas odbicia w nawiązywaniu kontaktu | SM | ≤3 |
| Odległość między częściami pod napięciem i odległość faza-ziemia | mm | ≥300 |
| Rezystancja obwodu między górnym i dolnym wspornikiem | μΩ | ≤80 |
| Normy produktowe |
1. GB 16926-1997 Wysokonapięciowe kombinacje rozłączników i bezpieczników prądu przemiennego 2. IEC 60420 Wysokonapięciowe kombinacje rozłączników z bezpiecznikami prądu przemiennego |
| Warunki otoczenia |
1. Wysokość: poniżej 1000M. 2. Temperatura otoczenia: -40 ℃ - + 40 ℃. 3. Wilgotność względna powietrza: miesięczny ≤ 90%, dzienny ≤ 95%. |
